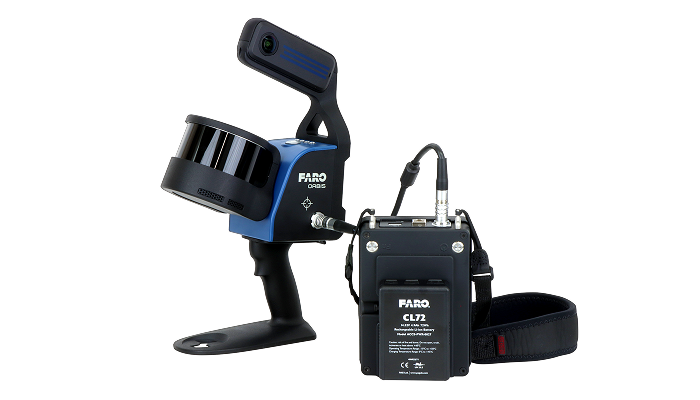

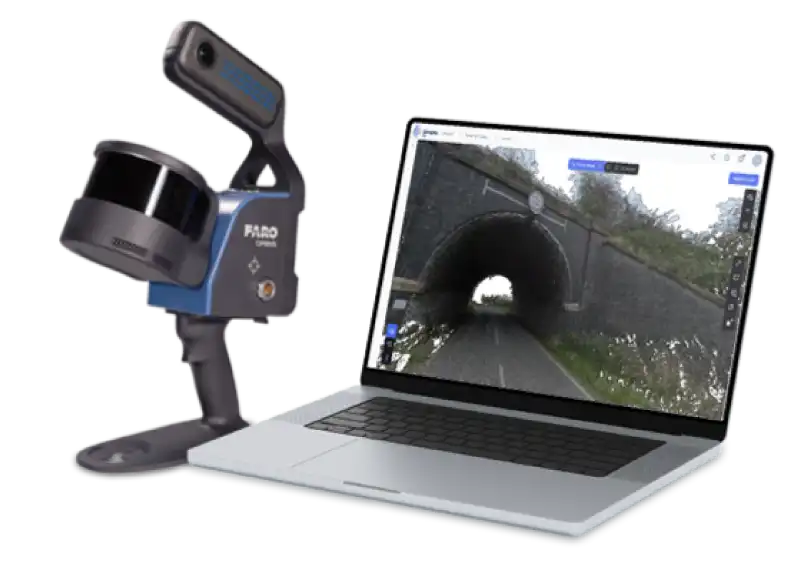

Orbis Premiumは、高性能レーザースキャナと最大7200万画素の高解像度360度カメラを搭載し、3Dデータとパノラマ画像の両方を取得可能です。さらに、スキャナは防塵・防滴性能IP54で、厳しい環境でも優れたパフォーマンスを発揮する堅牢性を備えています。
特長
より高い精度レベル
Orbis Premiumはモバイルレーザースキャナのなかではトップクラスの高精度を誇ります。通常のスキャンでは最高5mm、静止状態でより精密なスキャンをおこなうFlashスキャンでは最高2mmの精度で計測が可能です。
屋内・屋外のマッピングに最適
Orbis PremiumはSLAM LiDARを採用しているので、屋外から屋内にかけての計測も中断することなくシームレスに計測が可能です。
卓越したデータ処理技術
Orbis Premiumは、解析方法としてFARO SCENEによるローカルでの処理かSphere XG(※)によるクラウド処理のいずれかを選択することができます。
※Sphere XGは有料のサブスクリプションです。
360°カメラで鮮明に色付け
搭載された高解像度360°カメラで、点群への色付けと360°パノラマ写真撮影が可能です。
過酷な環境に対応する設計
過酷な環境を念頭に設計されたOrbis Premiumは、地下鉱山、鬱蒼とした森林、火災現場、建設現場などの様々なシチュエーションに対応します。さらに、照明が限られている場所や照明のない場所でもスキャンすることができます。
※低照度の環境は点群の色付けに支障をきたす可能性があります。
拡張性の高い
マッピングソリューション
Orbis Premiumは、固定Flashスキャン用の一脚や広範囲をスキャンするためのカーマウントなど、豊富なアクセサリに対応し、装着するアクセサリに応じて用途を使い分けられる高い柔軟性を有しています。
※カーマウントは別売です。

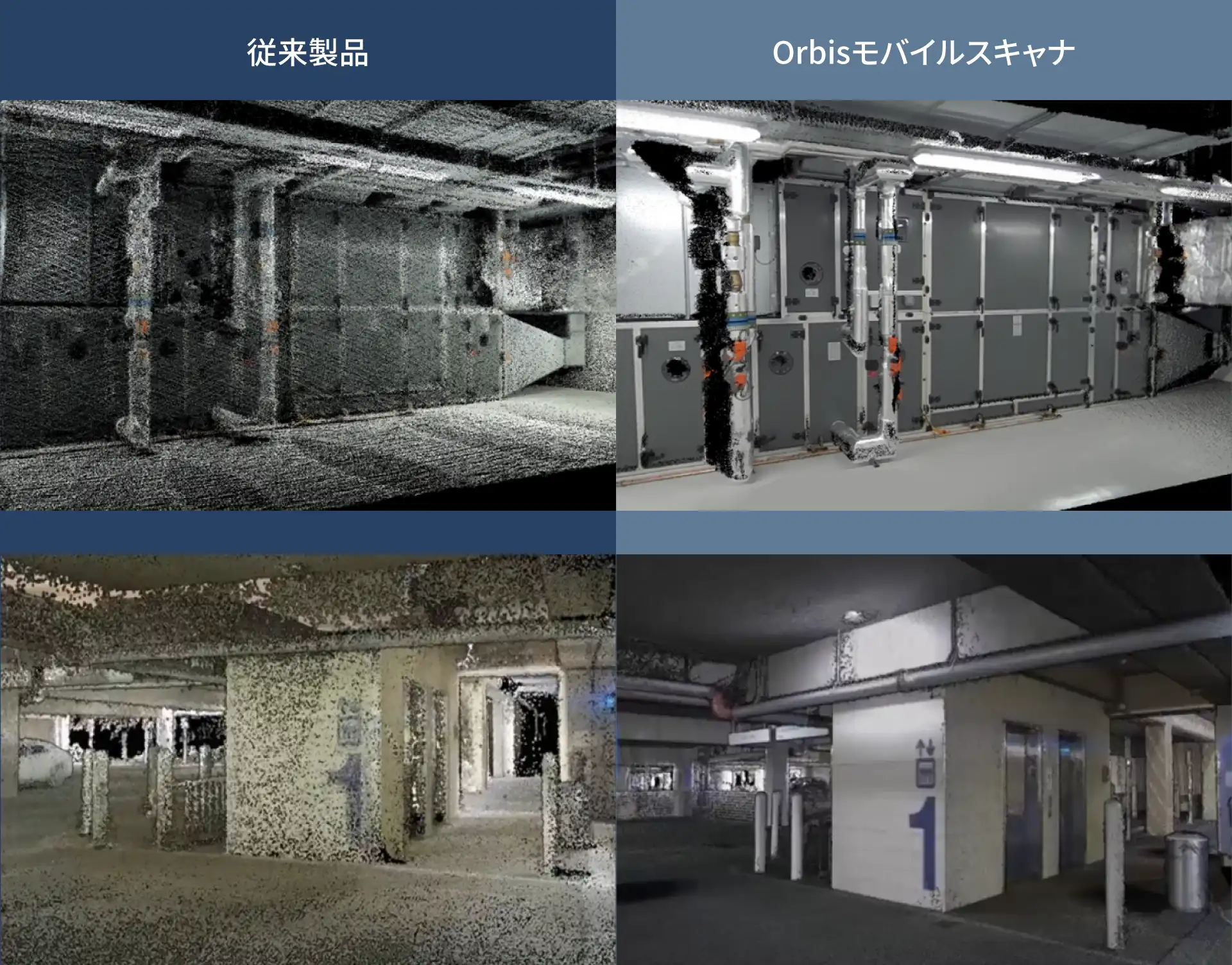

比較

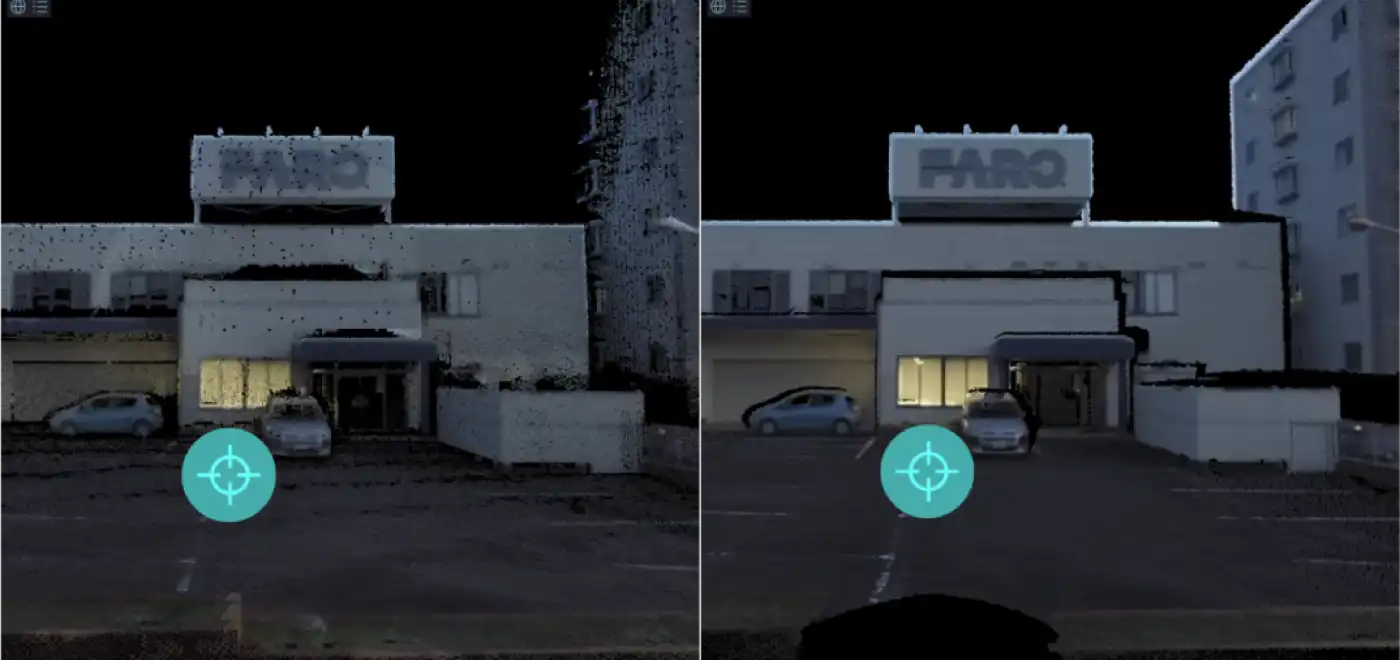

FLASHスキャン
FLASHスキャンはOrbis Premium独自の機能で、Orbis Premiumを手持ちまたは一脚などで固定した状態で計測することで、夜間でも地上レーザーのような高精度な点群データを取得することができます。

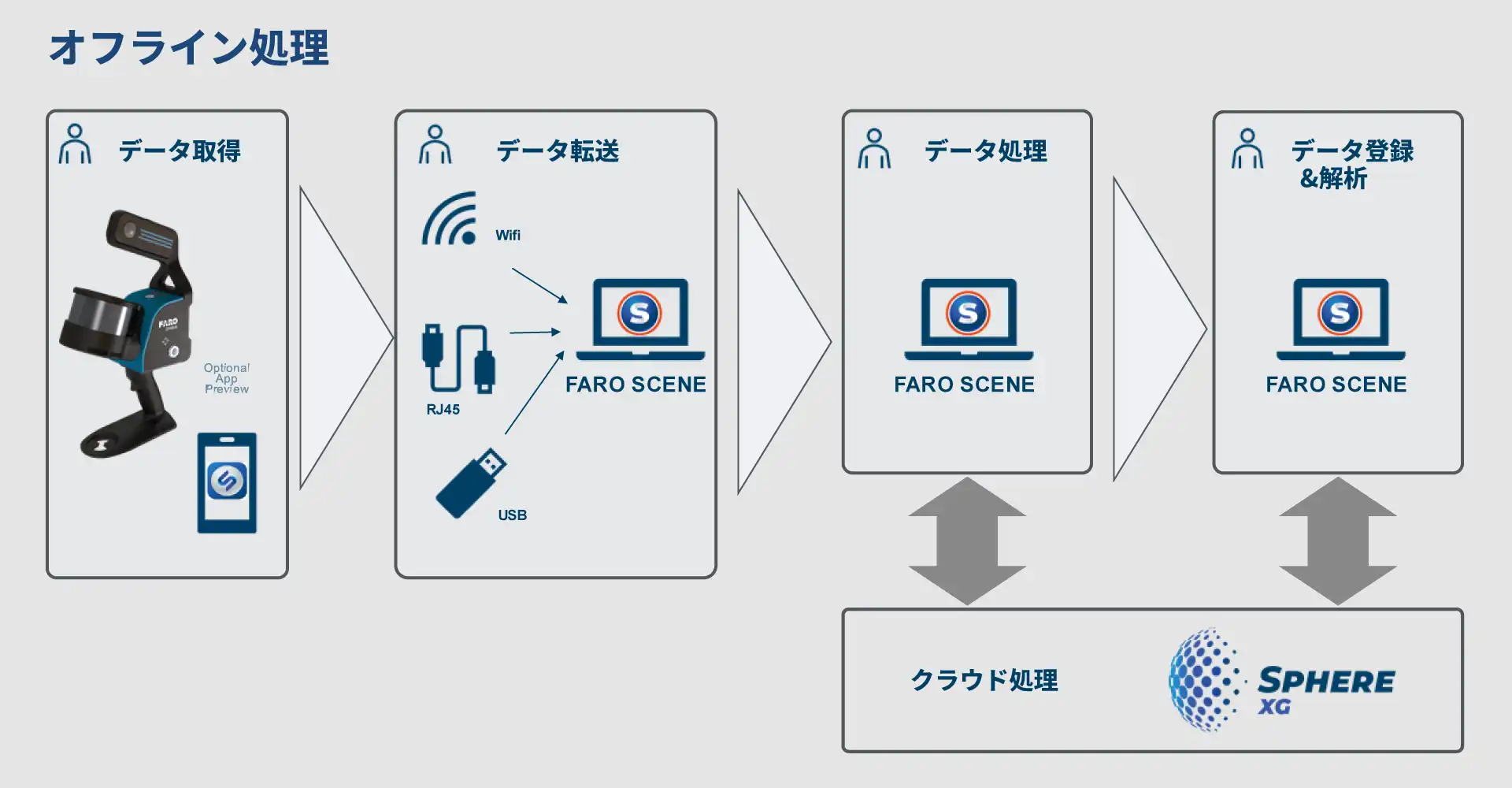

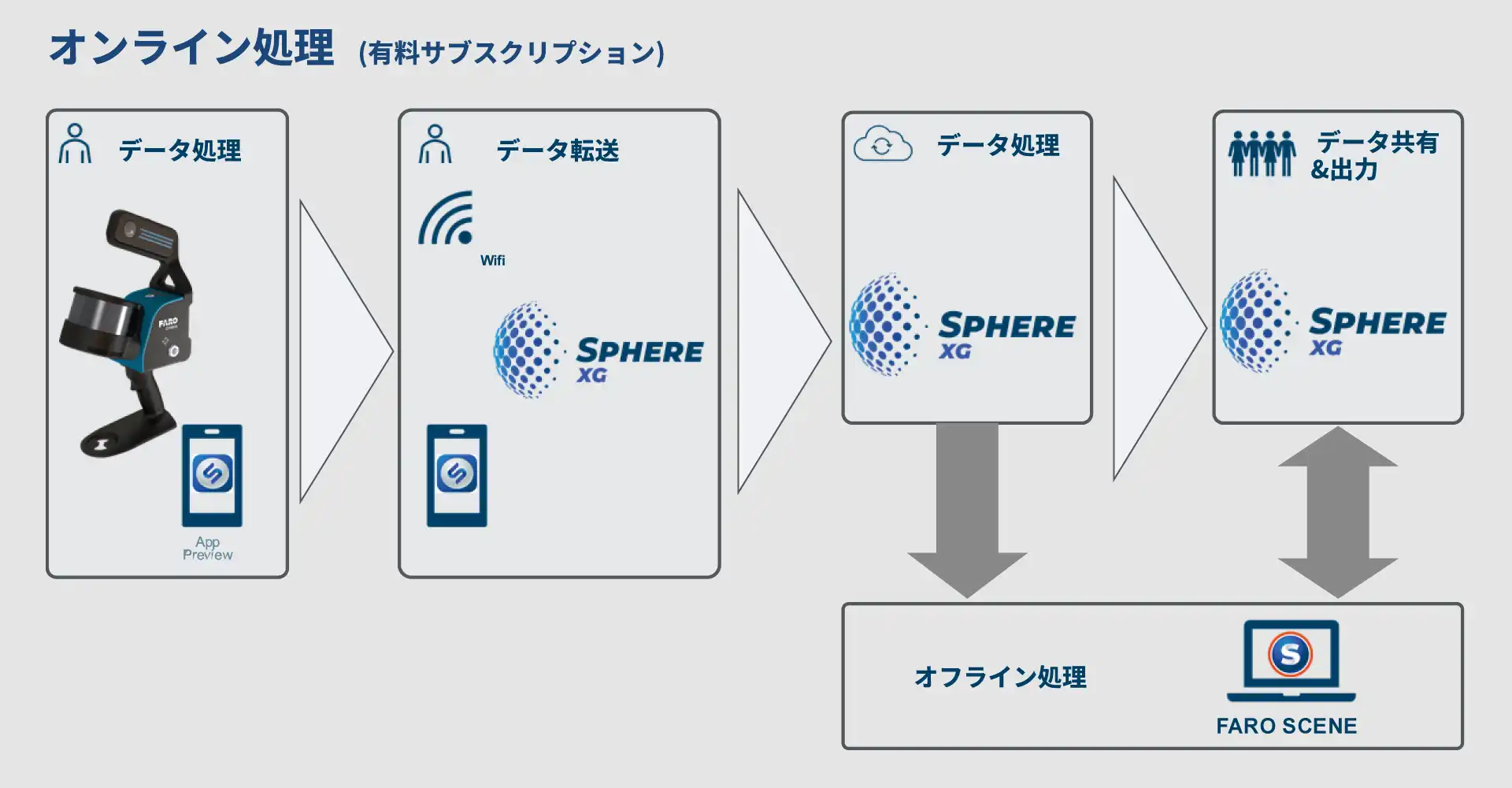

2種類のワークフロー
Orbis Premiumは2種類の処理方法で点群を生成することが可能です。
クラウドを使用したオンライン処理とお手元のPCによるオフライン処理お好みの方法で解析が可能です。
仕様
ソフトウェア | |
| FARO Stream | FARO Orbis Premium無料操作用アプリケーション ( 無料アプリ ) |
|---|---|
| FARO Scene | オフライン処理用の有料解析ソフトウェア ( 有料解析ソフト ) |
| FARO Sphere XG | クラウド処理用の有料サブスクリプション ( 有料サブスクリプション ) |
性能 |
スキャンユニット
| 測定範囲 | 120 m |
|---|---|
| 1秒あたりの点数 | 640,000 |
| 視野 | 360° x 290° |
| LIDARチャンネル数 | 32 |
| カメラ | 画素数：72MP 視野角：360° |
モバイルスキャン
| 精度 | 5 mm |
|---|---|
| マッピング方式 | SLAM |
固定Flashスキャン
| 精度 | 2 mm |
|---|---|
| 所要時間 | 15秒 |
| 点群数 | 約1,900万点（対象物までの距離10mの場合） |
一般 | |
| 防塵防水性能 | IP54 |
|---|---|
| バッテリー持続時間 | 通常 3 時間 |
| 内部記憶装置 | 512ＧＢ、最大５０時間の連続データキャプチャ |
| データ転送 | 無線 LAN、RJ45 またはUSB スティックによる直接転送 |
| レーザークラス※ | クラス1 |
| 重量 | スキャナ：2.10 kg、データロガー：0.95 kg、バッテリー：0.55 kg |
| 輸送ケースの寸法 | 500 mm x 625 mm x 250 mm |
| 動作温度範囲 | 0°から+40°C |
| メーカー保証 | 1年 |
※IEC EN60825-1に準拠
データ/処理 | |
| 取得可能なデータ | 点群（受光強度とカラーコード含む）、360°パノラマ画像、軌道データ |
|---|---|
| 計測データサイズ | 約350 MB/分（非圧縮） |
| 1回のFLASHスキャンによるデータサイズ | 約125MB |
| 出力形式 | モバイルスキャン：E57、LAS、LAZ、PLY、TXT - Flashスキャン：E57 |
操作 | |
| 本体のみによる操作でできる機能 | ①計測開始/停止 ②固定FLASHスキャン |
|---|---|
| スマートフォンによる操作でできる機能 | ①計測開始/停止、固定FLASHスキャンを含む本体の操作 ②端末上でリアルタイムで計測データを確認可能 ③Sphere XGソフトへの同期 |

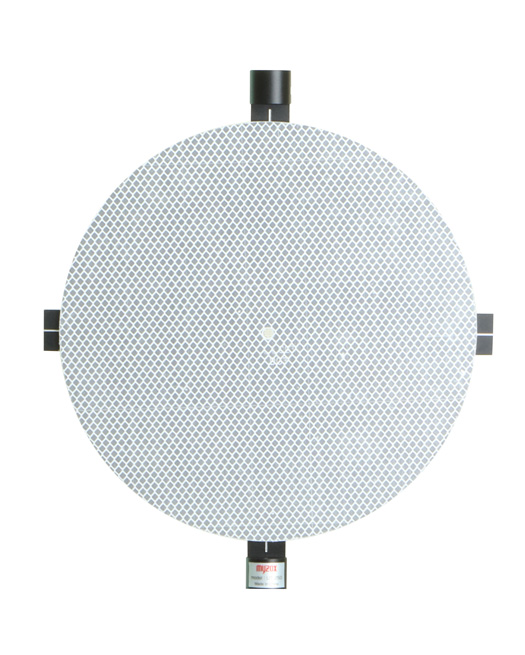

| 座標変換 | 標識、反射シート、スフィア、基準点 |
| スキャナの持ち方 | どのような持ち方でも使用可能 |
| 連続使用時間 | 約3時間 |
| 内部ストレージ（データロガー） | 512GB |
| データ転送方式 | 無線LAN、RJ46端子、USB-A |

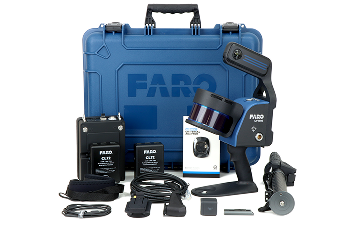

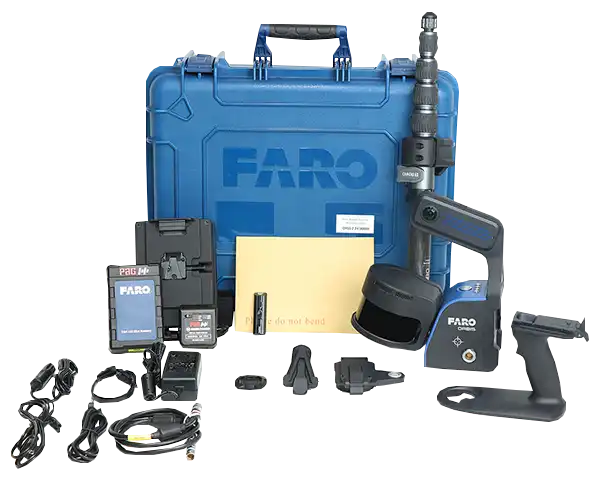

同梱品 |
Orbis Premium Mobile Scanner
Orbis Datalogger
Orbis Datalogger バッテリー
バッテリー充電キット
スマートフォンホルダー
Orbis Premium-ケーブル
Orbis Datalogger ショルダーストラップ
USBフラッシュドライブ
一脚
Mobile Scanner 一脚用アダプター
輸送ケース
クイックスタートガイド
導入時必要物 |
セット内容 ( 上記同梱品 )
SCENE
Stream
PC
※仕様は予告なく変更される場合がございます
オプション
-

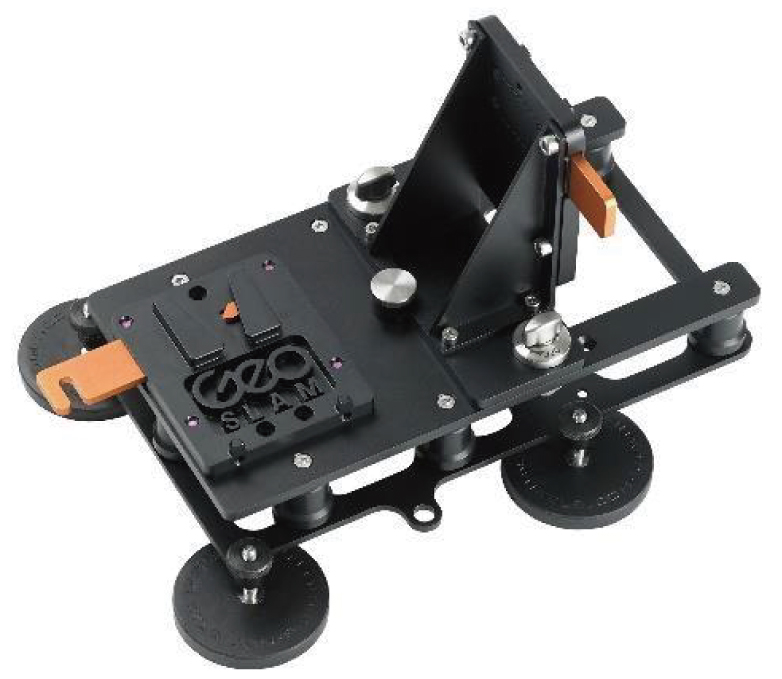

カーマウント
HRZ_CAR_MOUNT_KIT
車体上部にOrbis Premiumを取り付けできるマウント。Orbis Premiumを簡易的なモービルマッピングシステムとして活用可能。
-

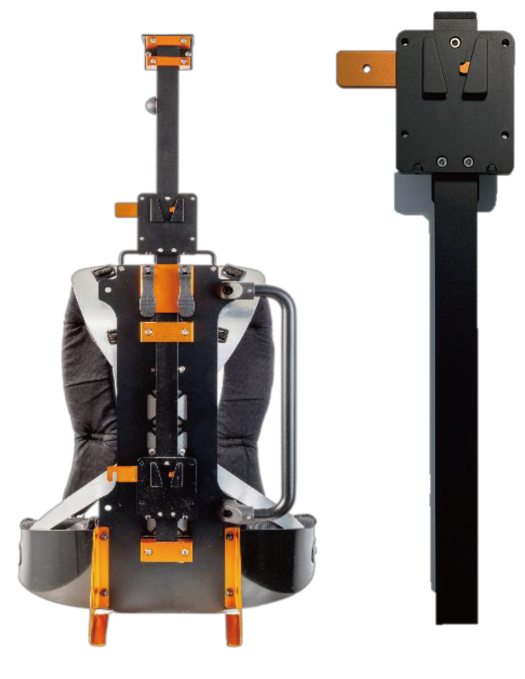

バックパックフレーム
ZEB_BP_FRAME_KIT
バックパックフレームにOrbis Premium を取付けることでハンズフリーで計測可能。
-

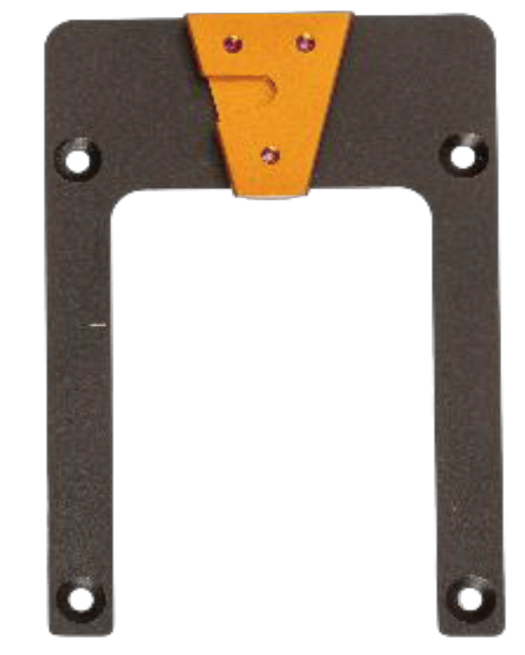

V-Mount
810-000178-000
カーマウントやバックパックフレームにOrbis Premium 本体を取付けるためのアダプター。
